我们除了学习物理知识外，还需要领悟并掌握处理物理问题的思想方法。下列关于物理学中思想方法的叙述，正确的是（  ）。

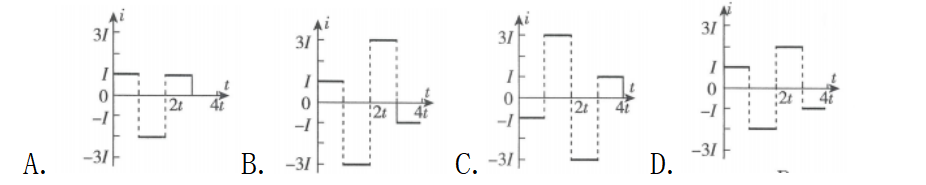

如图所示，直角坐标系Oxy的Ⅱ、Ⅳ象限有垂直坐标系向里的匀强磁场，磁感应强度大小均为B，在第Ⅲ象限有垂直坐标系向外的匀强磁场，磁感应强度大小为2B，现将半径为R，圆心角为90°的扇形闭合导线框OPQ在外力作用下以恒定角速度绕O点在纸面内沿逆时针方向匀速转动。t=0时线框在图示位置，设电流逆时针方向为正方向。则下列关于导线框中的电流随时间变化关系正确的是（  ）。

2016年10月17日7时30分，搭载两名航天员的“神舟十一号”载人飞船由“长征二号”运载火箭成功发射升空，10月19日凌晨，“神舟十一号”飞船与“天宫二号”自动交会对接成功。“神舟十号”与“天宫一号”对接时，轨道高度是343公里，而“神舟十一号”和“天宫二号”对接时的轨道高度是393公里，这与未来空间站的轨道高度基本相同。根据以上信息，判断下列说法正确的是（  ）。

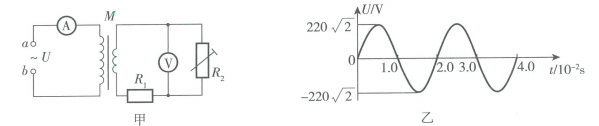

如图甲所示，M是一个小型理想变压器，原、副线圈匝数之比，接线柱ab必接上一个正弦交变电源，电压随时间变化规律如图乙所示。变压器右侧部分为一火警报警系统原理图，其中是用半导体热敏材料（阻值随温度升高而减小）制成的传感器，是一个定值电阻。下列说法中正确的是（  ）。

B、当所在处出现火警时，电压表V的示数减小

C、当所在处岀现火警时，电流表A的示数增大

D、当所在处出现火警时，电阻的功率变大

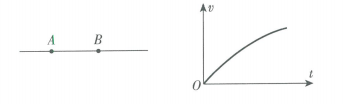

如图，AB是某电场中的一条电场线，若将正点电荷从A点由静止自由释放，沿电场线从A到B运动过程中的速度图线如下图所示，则A、B两点场强大小和电势高低关系是（  ）。

A、，

B、，

C、，

D、，

如图甲所示，A、B两物体叠放在光滑水平面上，对物体A施加一水平力F，F-t关系图像如图乙所示。两物体在力F作用下由静止开始运动，且始终相对静止，则（  ）。

如图所示，真空中存在着宽度为d的匀强磁场，磁感应强度的大小为B方向垂直纸面向里。从磁场左边界上某点射入一质量为m、带电荷量为+q的粒子（不计重力），入射的初速度大小，方向与水平方向成30°角。则粒子从磁场右边界离开时，速度的偏转角是（  ）。

如图所示，轻质弹簧的一端固定在墙上，另一端与质量为m的物体A相连，A放在光滑水平面上，有一质量与A相同的物体B，从高h处由静止开始沿光滑曲面滑下，与A相碰后一起将弹簧压缩，弹簧复原过程中某时刻B与A分开且沿原曲面上升。下列说法正确的是（  ）。

A、B能达到的最大高度为

B、B能达到的最大高度为

C、弹簧被压缩时所具有的最大弹性势能为

某实验小组的同学在学校实验室中发现一电学元件，该电学元件上标有“最大电流不超6 mA，最大电压不超过7V”，同学们想通过实验描绘出该电学元件的伏安特性曲线，他们设计的一部分电路如图所示，图中定值电阻，用于限流；电流表量程为10 mA，内阻约为；电压表（未画出）量程为10V，内阻约为；电源电动势E为12V，内阻不计。

（1）实验时有两个滑动变阻器可供选择：

A.阻值0〜200Ω，额定电流0.3 A

B.阻值0〜20Ω，额定电流0.5 A

应选的滑动变阻器是______（填“A”或“B”）。

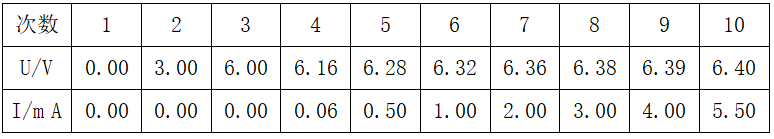

（2）正确接线后，测得数据如下表：

由以上数据分析可知，电压表应并联在M与______之间（填“O”或“P”）；

 （3）将电路图在答题卡的虚线框中补充完整；

 （4）从表中数据可知，该电学元件的电阻特点是______。

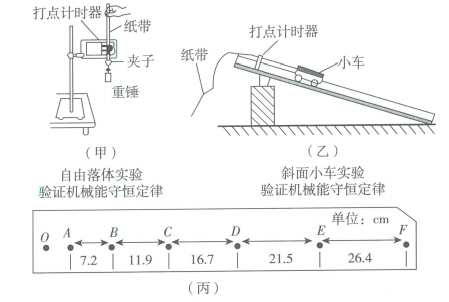

“验证机械能守恒定律”的实验可以采用如图所示的（甲）或（乙）方案来进行。

（1）比较这两种方案，______（填“甲”或“乙”）方案好些，理由是______。

（2）图丙是该实验中得到的一条纸带，测得每两个计数点间的距离如图所示，已知每两个计数点之间的时间间隔T=0.1s，物体运动的加速度a=______（取两位有效数字）。该纸带是采用______（填“甲”或“乙”）实验方案得到的，简要写出判断依据______。

如图所示，绝缘倾斜固定轨道上A点处有一带负电、电量大小q=0.4c、质量为0.3kg的小物体，斜面有一小圆弧刚好与一水平放置的薄板相接，AB点之间的距离s=1.92m，斜面与水平面夹角，物体与倾斜轨道部分摩擦因数为0.2，斜面空间内有水平向左，大小为的匀强电场。现让小物块从A点由静止释放，到达B点后冲上薄板，薄板由新型材料制成，质量M=0.6kg，长度为L，物体与薄板的动摩擦因数，放置在高H=1.6m的光滑平台上。此时，在平台上方虚线空间BCIJ内加上水平向右，大小为的匀强电场，经t=0.5s后，改成另一水平方向的电场。在此过程中，薄板一直在加速，到达平台右端C点时，物体刚好滑到薄板右端，且与薄板共速。由于C点有一固定障碍物，使薄板立即停止，而小物体则以此速度v水平飞出，恰好能从高h=0.8m的固定斜面顶端D点沿倾角为53°的斜面无碰撞地下滑，（重力加速度，，）求：

（1）小物体水平飞出的速度v及斜面距平台的距离x；

（2）小物体运动到B点时的速度；

（3）电场的大小和方向及薄板的长度L。

如图所示，竖直平面内边长为a的正方形ABCD是磁场的分界线，在正方形的四周及正方形区域内存在方向相反、磁感应强度的大小均为B的与竖直平面垂直的匀强磁场，M、N分别是边AD、BC的中点。现有一质量为m、电荷量为q的带正电粒子从M点沿MN方向射出，带电粒子的重力不计。

（1）若在正方形区域内加一与磁场方向垂直的匀强电场，恰能使以初速度射出的带电粒子沿MN直线运动到M点，求所加电场的电场强度的大小和方向。

（2）为使带电粒子从M点射出后，在正方形区域内运动到达B点，则初速度应满足什么条件？

（3）试求带电粒子从M点到达N点所用时间的最小值，并求出此条件下粒子第一次回到M点的时间。
